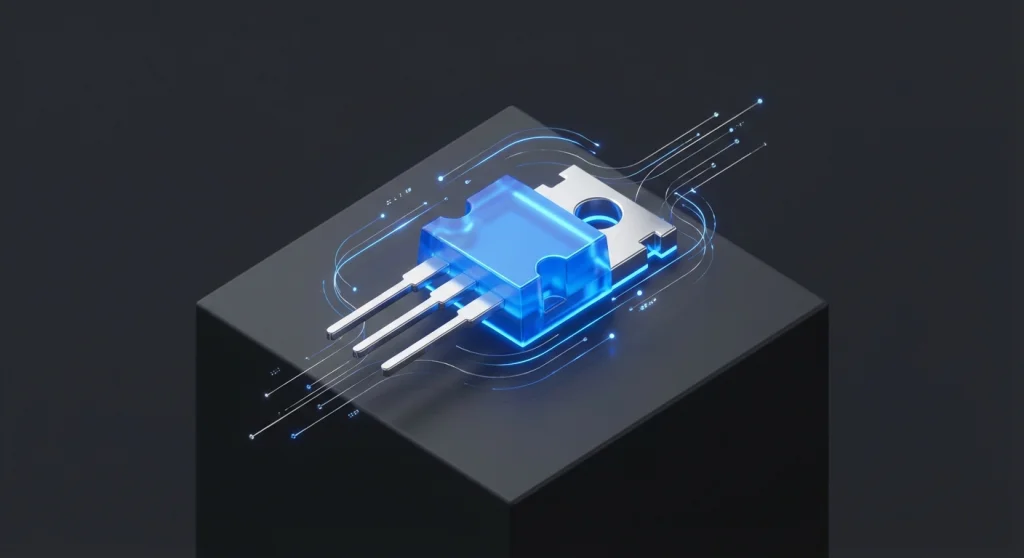

Comment les Thyristors SCR contrôlent la puissance dans les charges CA ?

Introduction

Les Thyristors SCR (Redresseurs Contrôlés au Silicium) sont des dispositifs semi-conducteurs à quatre couches (P-N-P-N) fondamentaux en électronique de puissance, conçus pour contrôler de grandes quantités de courant et de tension. Leur application principale réside dans la commutation à l'état solide de charges de forte puissance dans les systèmes de courant alternatif (CA), offrant une alternative robuste et efficace aux contacteurs électromécaniques. À la différence d'une diode, un SCR peut être déclenché (activé) à un point spécifique du cycle CA. Et contrairement à un transistor bipolaire ou MOSFET, une fois activé, il reste en conduction tant que le courant qui le traverse se maintient au-dessus d'un seuil, indépendamment du signal de commande. Cette caractéristique les rend idéaux pour des applications telles que le contrôle de vitesse de moteurs, l'atténuation d'éclairage, les alimentations régulées et les systèmes de chauffage industriel.

Architecture et Concept

Un SCR est un dispositif unidirectionnel à trois bornes : l'anode (A), la cathode (K) et la gâchette (G). Sa structure interne P-N-P-N peut être visualisée comme une séquence de couches P et N, où :

    A (Anode) ---- P
                 N
                 P ---- G (Gâchette)
                 N ---- K (Cathode)

Ou plus communément, à travers une analogie de deux transistors bipolaires (un NPN et un PNP) interconnectés dans une configuration à rétroaction positive :

• Un transistor NPN (T2) avec son collecteur connecté à la base d'un transistor PNP (T1).
• Un transistor PNP (T1) avec son collecteur connecté à la base de T2.

L'anode est connectée à la borne P extérieure, la cathode à la borne N extérieure, et la gâchette à la borne P interne (qui agirait comme la base du transistor NPN imaginaire).

Pour qu'un SCR conduise, il doit être polarisé directement (tension positive à l'anode par rapport à la cathode) et recevoir une impulsion de courant suffisante sur sa gâchette. Une fois déclenché, le SCR agit comme un interrupteur fermé, permettant le flux de courant de l'anode à la cathode, et restera dans cet état de conduction même si le signal de la gâchette est supprimé, à condition que le courant principal (anode-cathode) ne tombe pas en dessous du courant de maintien (holding current). Cette propriété d'« accrochage » est essentielle pour sa robustesse en contrôle de puissance.

Processus et États

Le fonctionnement d'un SCR peut être décrit à travers trois états principaux et deux courants critiques :

1. État de Blocage Direct (Forward Blocking State) : Lorsque le SCR est polarisé directement (V$_{AK}$ > 0) mais qu'aucun signal n'a été appliqué à la gâchette, ou si celui-ci est insuffisant. Le SCR agit comme un interrupteur ouvert et le courant qui le traverse est minimal (courant de fuite). Si V$_{AK}$ dépasse une valeur maximale (tension de claquage directe, V$_{BO}$), le SCR peut s'activer de manière incontrôlée, ce qui est indésirable.

2. État de Conduction Directe (Forward Conduction State) : Le SCR entre dans cet état lorsqu'il est polarisé directement et qu'une impulsion de courant positive est appliquée à la gâchette (I_G). Cette impulsion injecte des porteurs de charge qui activent l'action régénérative interne des deux transistors équivalents, provoquant l'« accrochage » du SCR qui conduit alors le courant de l'anode à la cathode avec une chute de tension très faible (typiquement 1-2V). Une fois en conduction, le courant de gâchette peut être retiré.

3. État de Blocage Inverse (Reverse Blocking State) : Lorsque le SCR est polarisé inversement (V$_{AK}$ < 0), il agit comme une diode en polarisation inverse, bloquant le courant jusqu'à ce que la tension inverse dépasse sa tension de claquage inverse (V$_{BR}$), ce qui pourrait endommager le dispositif.

Courants Clés pour le Contrôle :

• Courant d'amorçage (Latching Current, I_L) : C'est le courant d'anode minimum nécessaire pour que le SCR reste en conduction une fois que le signal de la gâchette a été retiré et que le dispositif a été déclenché. Si le courant d'anode n'atteint pas I_L après le déclenchement, le SCR s'éteindra.
• Courant de maintien (Holding Current, I_H) : C'est le courant minimum anode-cathode en dessous duquel le SCR cessera de conduire et s'éteindra. Dans les circuits CA, le SCR s'éteint naturellement lorsque le courant alternatif passe par zéro à chaque demi-cycle, car le courant tombe en dessous de I_H. Cette « commutation naturelle » est un avantage dans de nombreuses applications CA.

Contrôle de Phase (Phase Control)

Le principe fondamental pour le contrôle de puissance avec des SCRs en CA est le contrôle de phase. En retardant le moment où l'impulsion de gâchette est appliquée (l'angle d'amorçage, $\alpha$) au sein de chaque demi-cycle positif de l'onde CA, on contrôle la quantité de puissance moyenne délivrée à la charge.

• Si $\alpha = 0^\circ$ (déclenchement au début du demi-cycle), le SCR conduit pendant tout le demi-cycle positif, délivrant la puissance maximale.
• Si $\alpha = 180^\circ$ (déclenchement à la fin du demi-cycle), le SCR ne se déclenche jamais et la puissance délivrée est nulle.
• Pour des valeurs intermédiaires de $\alpha$ (par exemple, $90^\circ$), le SCR conduit seulement pendant une partie du demi-cycle, réduisant la puissance moyenne.

La tension RMS moyenne aux bornes de la charge dans un circuit résistif monophasé redressé avec un SCR peut être approchée par :

$$V_{RMS} = V_{pico} \sqrt{\frac{1}{2\pi} \left( \pi - \alpha + \frac{1}{2}\sin(2\alpha) \right)}$$

Où $V_{pico}$ est la tension de crête de la source CA et $\alpha$ est l'angle d'amorçage en radians.

Paramètres et Perspectives Futures

Pour la conception et la sélection appropriées d'un SCR, plusieurs paramètres critiques doivent être pris en compte :

• V$_{DRM}$ (Peak Forward Blocking Voltage) : Tension maximale qu'il peut supporter en polarisation directe sans se déclencher.
• V$_{RRM}$ (Peak Reverse Blocking Voltage) : Tension maximale qu'il peut supporter en polarisation inverse.
• I$_T$(RMS) / I$_T$(AV) (On-State RMS / Average Current) : Courant maximal qu'il peut conduire en état actif.
• I$_{GT}$ (Gate Trigger Current) : Courant de gâchette minimal pour déclencher le SCR.
• V$_{GT}$ (Gate Trigger Voltage) : Tension de gâchette minimale pour déclencher le SCR.
• dv/dt (Critical Rate of Rise of Off-State Voltage) : Taux maximal de variation de tension aux bornes du SCR avant qu'il ne se déclenche de manière intempestive.
• di/dt (Critical Rate of Rise of On-State Current) : Taux maximal de variation de courant pendant l'allumage sans causer de dommages.

Protection du SCR : Pour garantir la fiabilité, les SCRs sont souvent utilisés avec des circuits de protection. Les circuits Snubber (filtres RC en parallèle avec le SCR) sont employés pour limiter le taux de variation de tension (dv/dt) et éviter les déclenchements parasites. Les inductances ou fusibles rapides protègent respectivement contre les taux de variation de courant élevés (di/dt) et les surintensités.

Perspectives Futures : Bien que les SCRs soient une technologie mature, leur évolution continue. La recherche se concentre sur l'amélioration de l'efficacité et la réduction des pertes, notamment dans les applications de forte puissance. L'intégration avec des systèmes de contrôle numérique plus sophistiqués permet une régulation de puissance plus précise et adaptable. À long terme, les matériaux semi-conducteurs à large bande interdite (Wide Bandgap - SiC, GaN), bien qu'ils ne remplacent pas encore directement les SCRs traditionnels dans toutes leurs fonctions en raison de leur complexité et de leur coût, ouvrent de nouvelles frontières pour l'électronique de puissance, permettant des dispositifs plus petits, plus rapides et plus efficaces qui pourraient influencer la conception future des systèmes de contrôle de puissance, même en complément ou en amélioration des conceptions existantes basées sur des SCR. La demande de solutions de contrôle de puissance efficaces dans les énergies renouvelables, les véhicules électriques et les réseaux intelligents assure la pertinence continue de ces technologies.
